11  생존함수의 비교

11.1 필요한 패키지

library(tidyverse)
library(kableExtra)
library(ggplot2)
library(here)

library(survival)
library(KMsurv)
library(asaur)
library(survminer)

11.2 비모수적 방법을 이용한 생존함수의 비교

두 개의 독립 집단에 대하여 다음과 같이 생존시간을 관측하였다고 하자.

\[ \begin{aligned} \text{group 1} \quad & (X_{11}, \delta_{11}), (X_{12}, \delta_{12}) , \dots ,(X_{1 n_1}, \delta_{1 n_1}) \\ \text{group 2} \quad & (X_{21}, \delta_{21}), (X_{22}, \delta_{22}) , \dots ,(X_{2 n_2}, \delta_{2 n_2}) \\ \end{aligned} \]

두 개의 집단에 대한 생존함수가 동일하다는 다음 가설을 고려하자.

\[ H_0: S_1 = S_2 \quad H_1: S_1 \ne S_2 \]

위의 가설은 두 집단의 생존시간을 모두 합쳐서 순서대로 나열하고 중도절단이 없는 자료들에서 다음과 같은 \(2\times 2\) 분할표를 작성한 다음 CMH-검정 통계량(코크란-맨텔-핸젤 검정 통계량, 섹션 3.3 참조)을 이용하여 검정할 수 있다.

그룹/반응여부 사망 생존 위험그룹의 합계
1 \(a\) \(b\) \(n_1\)
2 \(c\) \(d\) \(n_2\)
합계 \(m_1\) \(m_2\) \(n\)

위의 \(2\times 2\) 분할표에서 유의할 점은 주어진 시점에서 고려하는 위험집단에 속한 개체들의 수가 \(n_1\) 과 \(n_2\) 이고 각각의 그룹에서 사망한 개체의 수가 \(a\) 와 \(c\) 이다. 또한 각 그룹에서 생존한 개체의 수가 \(b\) 와 \(d\) 이다. 그리고 각 그룹에서 사망한 개체의 수가 \(m_1\) 과 \(m_2\) 이다.

다음과 같은 예제 자료를 고려해보자

\[ \begin{aligned} {\color{red}{\text{[group 1]}}} \quad & \color{red}{3,~~5,~~7,~~9+~~, 18} \\ \text{[group 2]} \quad & 12,~~ 19,~~ 20,~~ 20+,~~ 33+ \\ \end{aligned} \]

두 표본을 합쳐서 순서대로 놓으면 다음과 같다.

\[ {\color{red}{3}},~~{\color{red}{5}},~~{\color{red}{7}},~~{\color{red}{9+}}~~12,~~ {\color{red}{18}}, ~~ 19,~~ 20,~~ 20+,~~ 33+ \]

이제 중도절단이 없는 자료들만 고려하고

\[ {\color{red}{3}},{\color{red}{5}},{\color{red}{7}},12,{\color{red}{18}},19,20 \]

각각 시점에 대하여 \(2\times 2\) 분할표를 작성하고 CMH-검정 통계량을 계산할 수 있다.

먼저 가장 짧은 생존시간 \(X=3\) 이 관측 된 경우 \(2\times 2\) 분할표를 작성해보자.

첫번째 분할표
그룹/반응여부 사망 생존 위험그룹의 합계
1 1 4 5
2 0 5 5
합계 1 9 10

첫번째 분할표에서 귀무가설이 참인 경우, 즉 두 그룹의 생존시간에 대한 분포가 동일한 경우 \(a\) 에 대한 기대값은 다음과 같다.

\[ E_0(a) = \frac{n_1 m_1}{n} = \frac{(5)(1)}{10} = 0.5 \]

또한 분산은 다음과 같다.

\[ Var_0 (a) = \frac{n_1 n_2 m_1 m_2}{n^2(n-1)} =\frac{m_1 m_2}{(n-1)} \frac{n_1 n_2}{n^2} = \frac{(1)(9)}{9} \frac{(5)(5)}{10^2} = 0.25 \]

이제 두 번째 생존시간 \(X=5\)이 관측된 경우 \(2\times 2\) 분할표를 작성해보자. 여기서 유의할 점은 \(X=5\)이 관측되기 바로 전에 위험에 처한 인원은 9명이다 (\(n_1=4\), \(n_2=5\)). 이는 첫 번째 그룹에서 한 명이 \(X=3\)에서 사망하였기 때문이다. 따라서 \(X=5\)에서 위험에 처한 인원은 9명이다.

두번째 분할표
그룹/반응여부 사망 생존 위험그룹의 합계
1 1 3 4
2 0 5 5
합계 1 8 9

두번째 분할표에서 귀무가설이 참인 경우, 즉 두 그룹의 생존시간에 대한 분포가 동일한 경우 \(a\) 에 대한 기대값은 다음과 같다.

\[ E_0(a) = \frac{n_1 m_1}{n} = \frac{(4)(1)}{9} = 0.44 \]

또한 분산은 다음과 같다.

\[ Var_0 (a) = \frac{n_1 n_2 m_1 m_2}{n^2(n-1)} = \frac{(1)(8)}{8} \frac{(5)(4)}{9^2} = 0.2469 \] 세 번째 생존시간 \(X=7\)이 관측된 경우 위의 계산과 유사하게 \(2\times 2\) 분할표를 작성하고 \(a\) 의 기대값과 분산을 계산할 수 있다. 참고로 원자료에서 생존시간이 \(X=9\) 로 관측된 경우는 중도절단이 된 관측값이므로 분할표를 작성을 하지 않는다.

이제 네 번째 생존시간 \(X=12\)이 관측 된 경우 \(2\times 2\) 분할표를 작성해보자. 생존시간 \(X=12\)은 두 번째 그룹에서 사건이 발생한 것에 유의하자.

네번째 분할표
그룹/반응여부 사망 생존 위험그룹의 합계
1 0 1 1
2 1 4 5
합계 1 5 6

네번째 분할표에서 귀무가설이 참인 경우, 즉 두 그룹의 생존시간에 대한 분포가 동일한 경우 \(a\) 에 대한 기대값은 다음과 같다.

\[ E_0(a) = \frac{n_1 m_1}{n} = \frac{(1)(1)}{6} = 0.17 \]

또한 분산은 다음과 같다.

\[ Var_0 (a) = \frac{n_1 n_2 m_1 m_2}{n^2(n-1)} = \frac{(1)(5)}{5} \frac{(1)(5)}{6^2} = 0.1388 \]

이런 식으로 중도절단이 되지 않은 생존시간이 발생했을 때 마다 위험집단에 있는 개체들에 대하여 \(2\times 2\) 분할표를 작성하여 \(a\) 의 기대값과 분산을 계속 계산한다. 중도 절단이 되지 않은 7개의 생존시간에 대한 \(2\times 2\) 분할표들에서 얻은 계산결과를 정리하면 다음표와 같다.

분할표들에서 얻은 계산결과
\(X\) \(n\) \(m_1\) \(n_1\) \(a\) \(E_0(a)\) \(a-E_0(a)\) \(m_1 m_2/(n-1)\) \(n_1 n_2 /n^2\)
3 10 1 5 1 0.50 0.50 1 0.2500
5 9 1 4 1 0.44 0.56 1 0.2469
7 8 1 3 1 0.38 0.62 1 0.2344
12 6 1 1 0 0.17 -0.17 1 0.1389
18 5 1 1 1 0.20 0.80 1 0.1600
19 4 1 0 0 0 0 1 0
20 3 1 0 0 0 0 1 0

이제 위의 표를 이용하여 다음과 같이 CMH 통계량을 계산할 수 있다.

\[ CMH ~~\chi^2 = \frac {[ \sum (a-E_0(a))]^2}{ \sum [m_1 m_2/(n-1)][n_1 n_2 /n^2] } \tag{11.1}\]

여기서

\[ \begin{aligned} \sum (a-E_0(a)) & = 0.50 + 0.56 + 0.62 -0.17 + 0.80 \\ & = 2.31 \\ \sum [m_1 m_2/(n-1)][n_1 n_2 /n^2] & = (1)(0.2500) + (1)(0.2469) + (1)(0.2344) \\ &+ (1)(0.1389) + (1)(0.1600) + (1)(0) + (1)(0) \\ & = 1.0302 \end{aligned} \] 따라서

\[ CMH ~~\chi^2 = \frac{(2.31)^2} {1.0302} = 5.1796 \]

유의수준 \(\alpha=0.05\)에서 \(\chi^2(1,0.95) = 3.84159 <5.1796\)이므로 \(H_0\)를 기각한다. 즉 두 집단의 생존함수는 같지 않다.

t <- c(3, 5, 7, 9, 12,  18,   19,  20,  20,  33)
delta <- c(1,1,1,0,1,1,1,1,0,0)
treat <- c("A", "A", "A", "A", "B", "A", "B", "B", "B", "B")
df <- data.frame(t, delta, treat)
df
    t delta treat
1   3     1     A
2   5     1     A
3   7     1     A
4   9     0     A
5  12     1     B
6  18     1     A
7  19     1     B
8  20     1     B
9  20     0     B
10 33     0     B
res.comp <- survdiff(Surv(t, delta) ~ treat, data=df)
res.comp
Call:
survdiff(formula = Surv(t, delta) ~ treat, data = df)

        N Observed Expected (O-E)^2/E (O-E)^2/V
treat=A 5        4     1.69      3.18       5.2
treat=B 5        3     5.31      1.01       5.2

 Chisq= 5.2  on 1 degrees of freedom, p= 0.02

11.3 일반화 로그 순위 검정

식 11.1 에 주어진 로그-순위 건정법은 다음과 같이 각 시점마다 다른 가중치 \(w_i\)를 적용하여 일반화 할 수 있다.

\[ CMH ~~\chi^2 = \frac {[ \sum w_i (a-E_0(A))]^2}{ \sum w_i^2 [m_1 m_2/(n-1)][n_1 n_2 /n^2] } \tag{11.2}\]

아래 표는 식 11.2 에 주어진 일반화 로그-순위 검정에서 가준치의 형태와 해당하는 추정량의 이름이 나타나 있다.

가중치 \(w_i\)의 형태 추정량 이름 참고
1 Log rank
\(n_i\) Wilcoxon \(n_i\) 는 위험집단의 수
\(\sqrt{n_i}\) Tarone–Ware
\(\tilde S(t_i)\) Peto \(\tilde S(t_i)\)는 그룹을 합쳐서 구한 생존함수 추량
\(\hat S (t_{i-1})^p [1 − \hat S(t_{i-1})]^q\) Flemington–Harrington \(p\) 와 \(q\)는 0 또는 1

11.4 예제

11.4.1 예제 7.3

참고도서 Jaewon Lee (2005) 의 예제 7-3은 흑생종 환자들에 대한 연구로 BCG 와 CP 방법의 생존시간 연장 효과를 비교하기 위한 실험이다. 환자들 중 11명은 BCG 처리를 받고 나머지 19명은 CP 처리를 받았다. 두 그룹의 생존시간에 대한 분포가 다른지 로그-순위 검정을 적용해보자.

먼저 자료는 example73.txt 에 저장되어 있다.

df73 <- read.csv(here("data","example73.txt"), header = T, sep="")
df73$treat <- factor(df73$treat, level=c(1,2), labels = c("BCG", "CP"))
df73
   time censor treat
1  33.7      0   BCG
2   3.9      1   BCG
3  10.5      1   BCG
4   5.4      1   BCG
5  19.5      1   BCG
6  23.8      0   BCG
7   7.9      1   BCG
8  16.9      0   BCG
9  16.6      0   BCG
10 33.7      0   BCG
11 17.1      0   BCG
12  8.0      1    CP
13 26.9      0    CP
14 21.4      0    CP
15 18.1      0    CP
16 16.0      0    CP
17  6.9      1    CP
18 11.0      0    CP
19 24.8      0    CP
20 23.0      0    CP
21  8.3      1    CP
22 10.8      0    CP
23 12.2      0    CP
24 12.5      0    CP
25 24.4      1    CP
26  7.7      1    CP
27 14.8      0    CP
28  8.2      0    CP
29  8.2      0    CP
30  7.8      0    CP

로그-순위검정은 함수 survdiff() 를 이용하여 다음과 같이 수행할 수 있다.

exam73res <- survdiff(Surv(time, censor) ~ treat, data=df73)
exam73res
Call:
survdiff(formula = Surv(time, censor) ~ treat, data = df73)

           N Observed Expected (O-E)^2/E (O-E)^2/V
treat=BCG 11        5     3.68     0.469     0.747
treat=CP  19        5     6.32     0.274     0.747

 Chisq= 0.7  on 1 degrees of freedom, p= 0.4

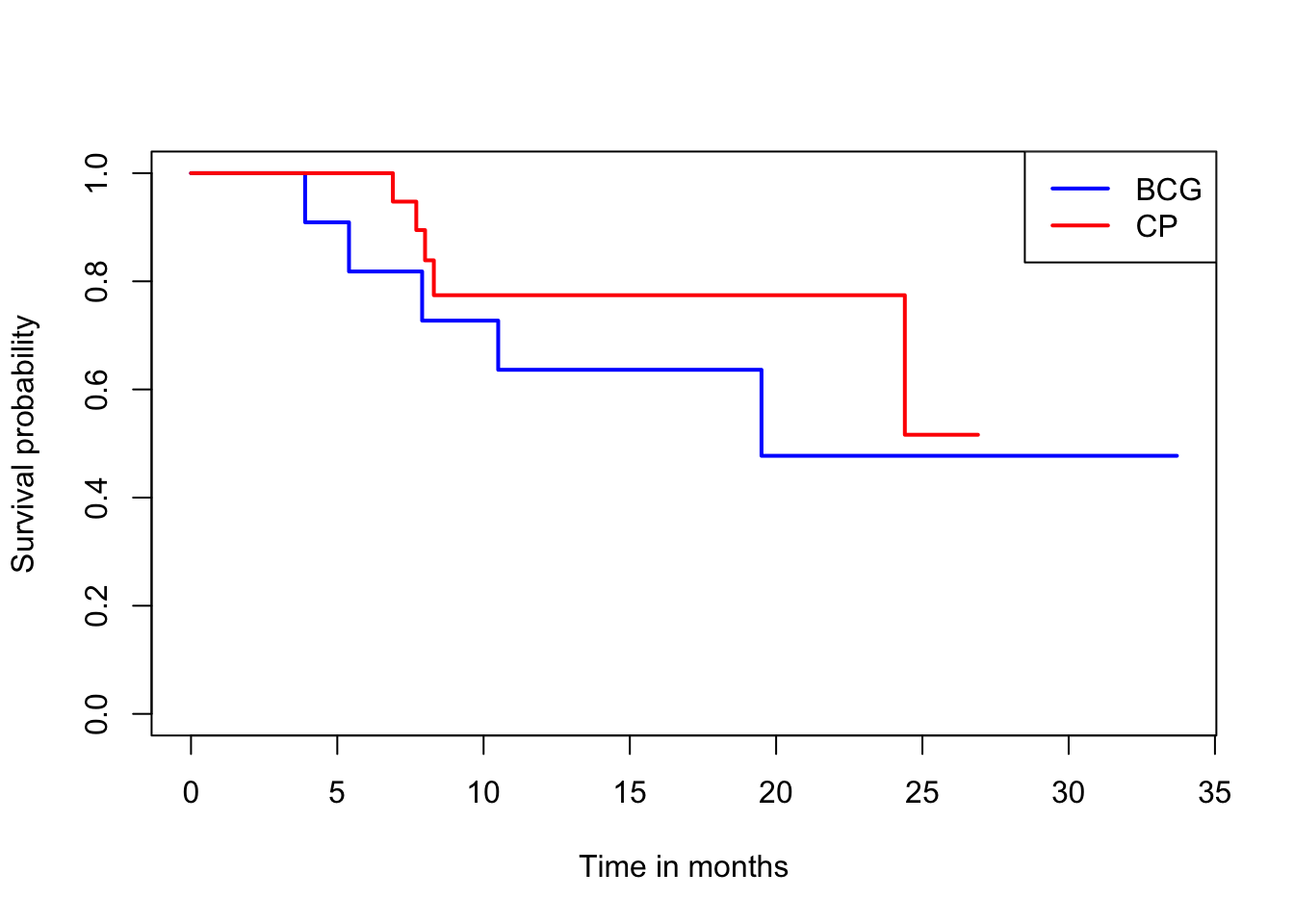

exam73comp <- survfit(Surv(time, censor) ~ treat, data=df73)
plot(exam73comp, xlab="Time in months", ylab="Survival probability", col=c("blue", "red"), lwd=2)
legend("topright", legend=c("BCG", "CP"), col=c("blue","red"), lwd=2)

11.4.2 Myeloid 자료

survival 패키지에 포함된 myeloid 자료에는 급성 골수성 백혈병(myeloid leukemia) 환자를 대상으로 한 임상시험의 데이터가 포함되어 있다.

골수성 백혈병 환자들이 항암 치료를 받을 때의 일반적인 치료 경로(canonical path)는 다음과 같다

  1. 초기 치료 (Initial Therapy): 진단 후 즉시 항암제를 사용하여 백혈병 세포를 적극적으로 제거하는 단계

  2. 완전 반응(Complete Response, CR): 초기치료 결과, 혈액과 골수에서 백혈병 세포가 검출되지 않는 상태로, 증상이 사라지는 단계

  3. 조혈모세포 이식 (Hematologic Stem Cell Transplant, SCT): 완전 반응를 유지하고 재발 위험을 낮추기 위해 건강한 조혈모세포를 이식하는 단계

  4. 유지 단계 (Sustained Remission): 이식 후 장기간에 걸쳐 백혈병이 재발하지 않고 건강한 상태를 유지하는 단계

  5. 재발 또는 사망 (Relapse or Death): 일부 환자들은 시간이 지나면서 백혈병이 재발할 수 있으며, 치료에 반응하지 않을 경우 사망

head(myeloid,10)
   id trt sex flt3 futime death txtime crtime rltime
1   1   B   f    C    235     1     NA     44    113
2   2   A   m    B    286     1    200     NA     NA
3   3   A   f    A   1983     0     NA     38     NA
4   4   B   f    A   2137     0    245     25     NA
5   5   B   f    C    326     1    112     56    200
6   6   B   f    C   2041     0    102     NA     NA
7   7   A   m    B     63     1     NA     NA     NA
8   8   A   f    C    446     1    205     34    382
9   9   B   f    C   1695     0     NA     28     NA
10 10   A   f    C   1669     0    106     NA     NA

myeloid 자료를 구성하는 각 변수들에 대한 설명은 다음과 같다.

  • id : 환자의 고유번호
  • trt: 치료방법 (A or B)
  • sex : 성별 (f 는 여성, m 은 남성)
  • flt3: FLT3 뉴전자의 돌연변이,A,B,C` 로 구성된 범주형 변수
  • futime : 사망 또는 마지막 관찰 시점까지의 시간
  • death : 중도절단 여부 (1: 사망, 0: 중도절단)
  • txtime : 조혈모세포 이식 (Hematologic Stem Cell Transplant) 시점까지의 시간
  • crtime : 완전반응 (Complete Response) 시점까지의 시간
  • rltime : 재발 (Relapse) 시점까지의 시간

이제 myeloid 자료를 이용하여 치료방법 treat 에 따른 생존시간에 대한 로그-순위 검정을 수행해보자.

exam2 <- survdiff(Surv(futime, death) ~ trt, data=myeloid)
exam2
Call:
survdiff(formula = Surv(futime, death) ~ trt, data = myeloid)

        N Observed Expected (O-E)^2/E (O-E)^2/V
trt=A 317      171      143      5.28      9.59
trt=B 329      149      177      4.29      9.59

 Chisq= 9.6  on 1 degrees of freedom, p= 0.002

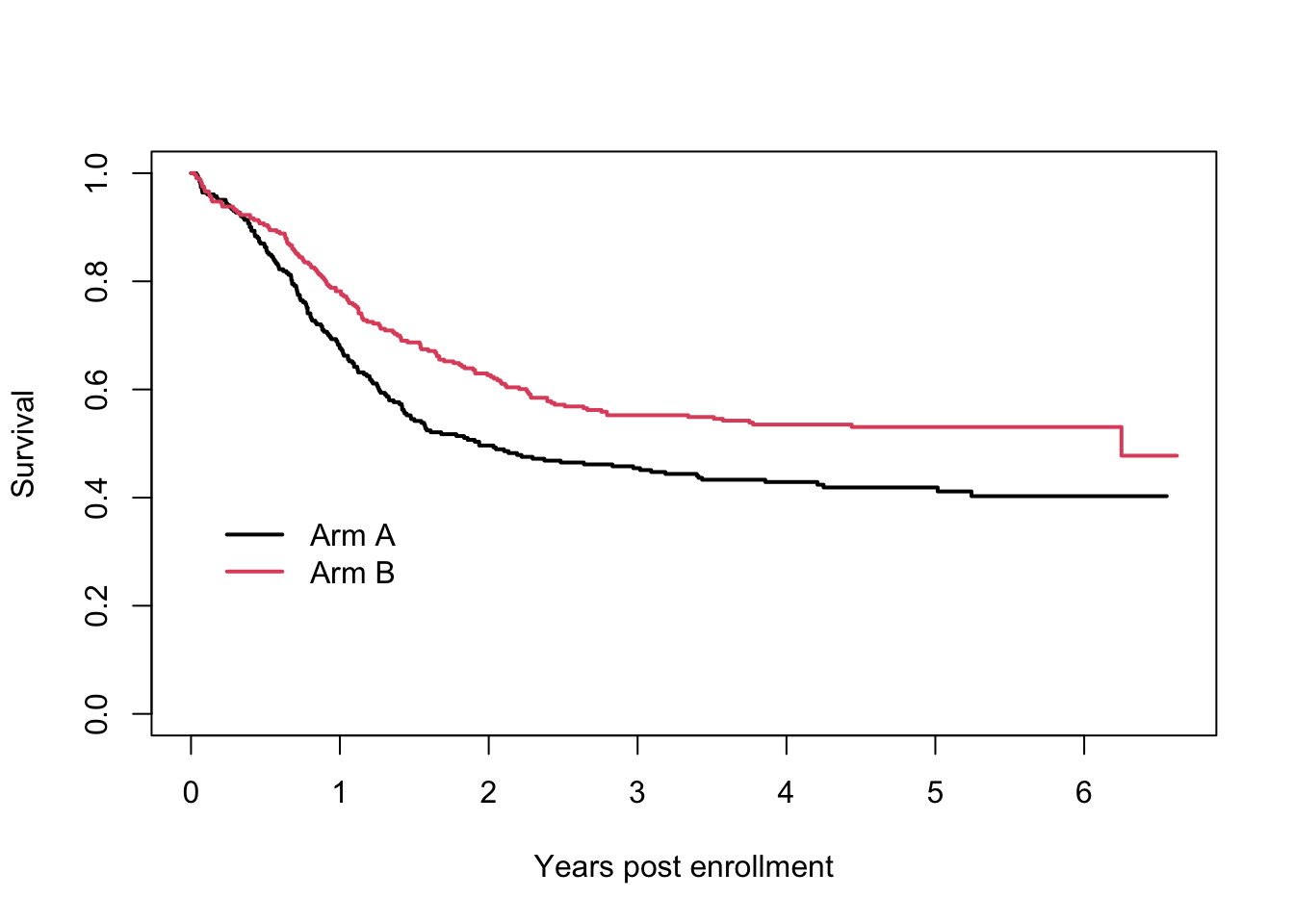

로그-순위 검정의 결과를 보면 p-값이 0.002 이므로 치료방법에 따른 생존시간의 분포가 다르다는 것을 알 수 있다. 이제 치료방법에 따른 생존함수를 그래프로 그려보자. 먼저 survfit() 함수를 이용하여 생존함수를 추정하고 plot() 함수를 이용하여 그래프를 그린다. 또한 ggsurvplot() 함수를 이용하여 두 그룹의 생존함수를 비교하는 그래프를 그려보자.

처리그룹 B 가 처리그룹 A 보다 생존함수가 더 큰 것은 것을 알 수 있다.

# 그룹별 생존함수 추정
exam2fit <- survfit(Surv(futime, death) ~ trt, data=myeloid)
#
plot(exam2fit, xscale=365.25, xaxs='r', col=1:2, lwd=2, xlab="Years post enrollment", ylab="Survival")
legend(20, .4, c("Arm A", "Arm B"), col=1:2, lwd=2, bty='n')

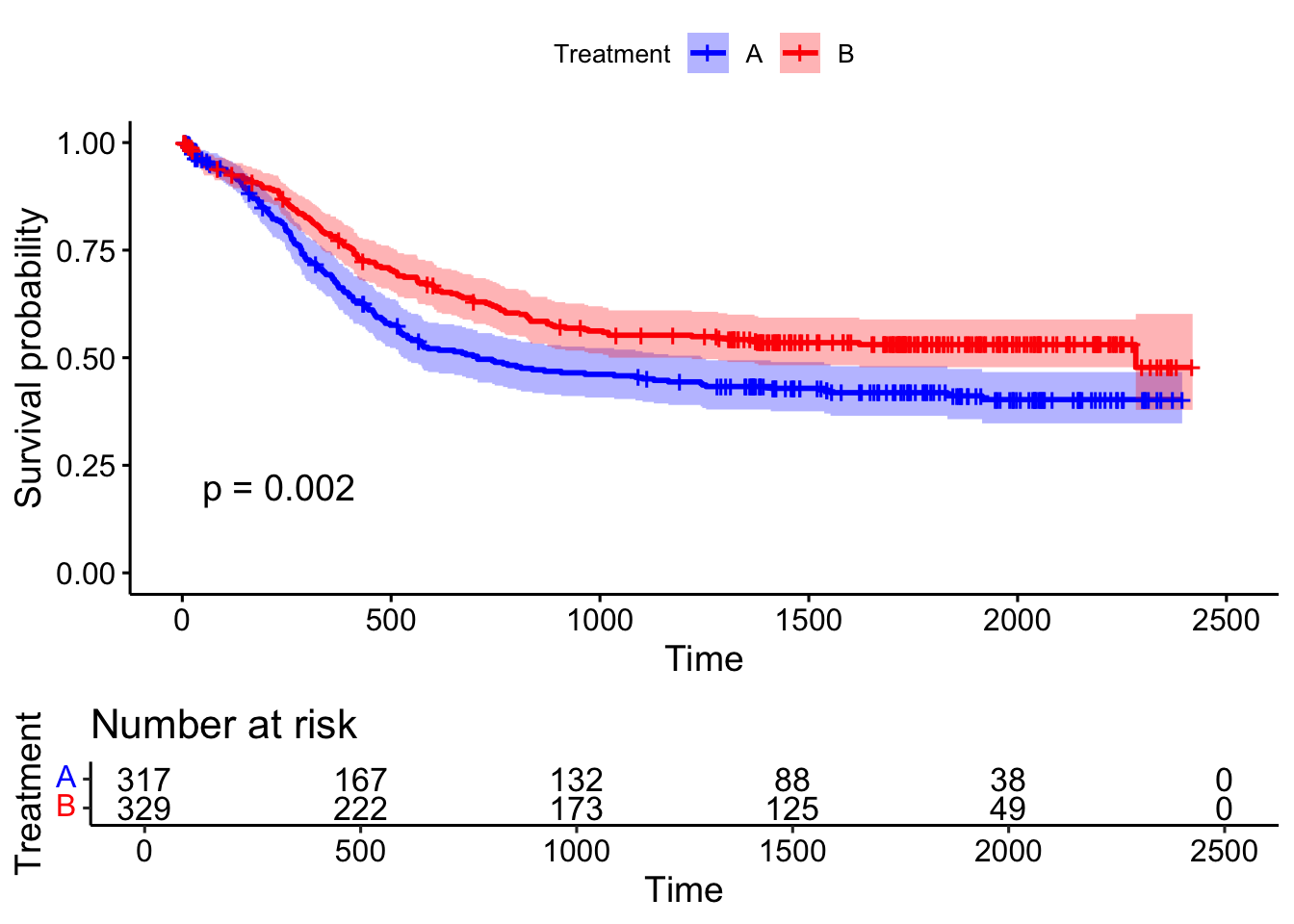

# ggsurvplot 을 이용한 두 처리그룹의 비교
ggsurvplot(exam2fit, data=myeloid, pval = TRUE, conf.int = TRUE, risk.table = TRUE, legend.title = "Treatment", legend.labs = c("A", "B"), palette = c("blue", "red"))

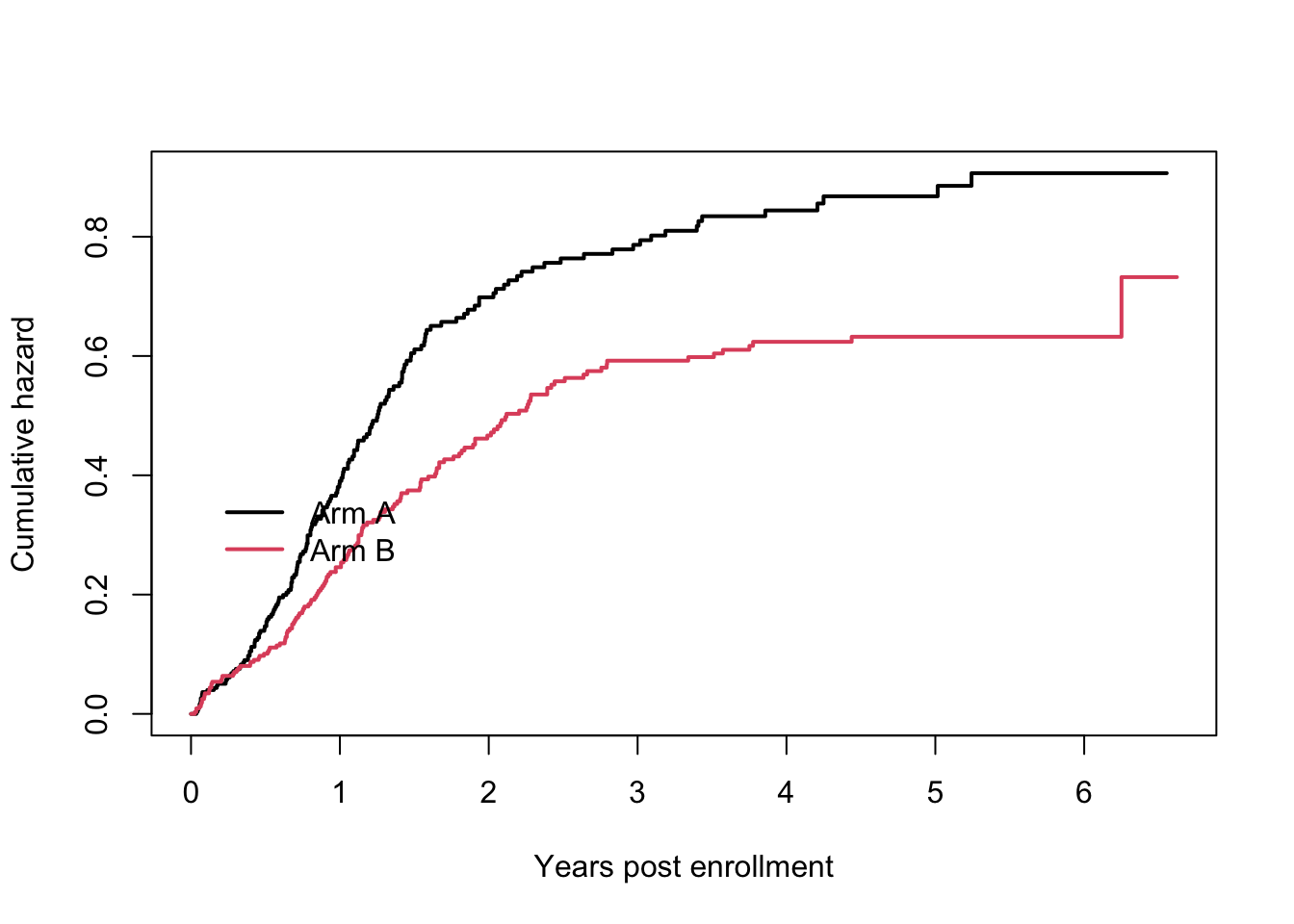

이제 두 그룹에 대한 누적위함 함수를 비교해보자. 먼저 두 그룹에 대한 누적위험함수의 그래프를 그려보자. 처리그룹 A 의 누적위험함수가 처리그룹 B 보다 더 큰 것을 알 수 있다.

plot(exam2fit, fun="cumhaz", xscale=365.25, xaxs='r', col=1:2, lwd=2, xlab="Years post enrollment", ylab="Cumulative hazard")
legend(20, .4, c("Arm A", "Arm B"), col=1:2, lwd=2, bty='n')

tdata <- myeloid # temporary working copy
tied <- with(tdata, (!is.na(crtime) & !is.na(txtime) & crtime==txtime))
tdata$crtime[tied] <- tdata$crtime[tied] -1
mdata <- tmerge(tdata[,1:2], tdata, id=id, death= event(futime, death), sct = event(txtime), cr = event(crtime), relapse = event(rltime),  priorcr = tdc(crtime), priortx = tdc(txtime))

temp <- with(mdata, cr + 2*sct + 4*relapse + 8*death)
table(temp)
temp
  0   1   2   4   8
325 454 364 226 320
